Если вы работаете в области ротационного формования, вам это знакомо: сырьё не менялось, форма не менялась, а проблемы с продукцией продолжают появляться. Пузыри на поверхности, пустоты внутри, коробление и деформация после охлаждения, неравномерная толщина стенок — уровень брака остаётся стабильно высоким.

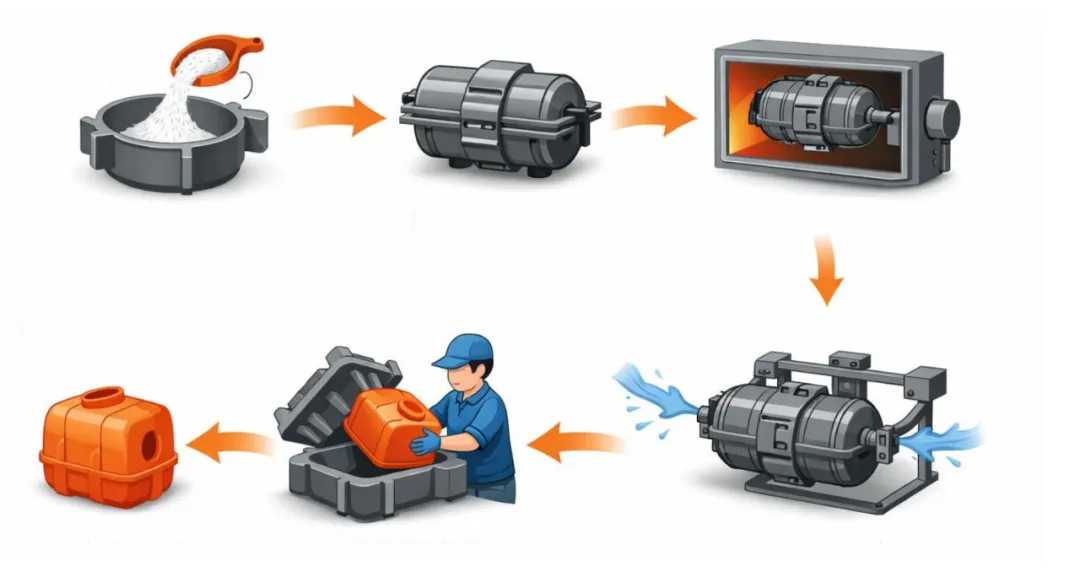

Кажущиеся простыми полые пластиковые изделия на самом деле проходят через несколько технологических этапов — нагрев, вращение, плавление и охлаждение. По сравнению с литьём под давлением или выдувным формованием, при ротационном формовании не используется высокое давление экструзии. Параметры процесса гораздо более чувствительны: даже незначительные отклонения температуры, скорости вращения или темпов охлаждения могут привести к дефектам и проблемам с качеством.

Среди них пузыри/пустоты, неравномерная толщина стенок и коробление — три основные категории дефектов — составляют более 65% всех проблем с качеством. Опираясь на практический опыт производства, в данной статье разбираются корневые причины каждого дефекта и предлагаются практически применимые решения.

1. Пузыри и пустоты в изделиях? Вот что на самом деле происходит

Многие считают, что пузыри возникают просто из-за влажного сырья. На самом деле существует три различные причины:

1.Захват воздуха в порошке: Когда порошок полиэтилена (ПЭ) пересыпается и нагревается внутри формы, воздух застревает в зазорах между частицами порошка. Если этот воздух не успевает выйти до затвердевания расплава, он запечатывается внутри пластика, образуя равномерно распределённые микропузыри диаметром менее 0,5 мм.

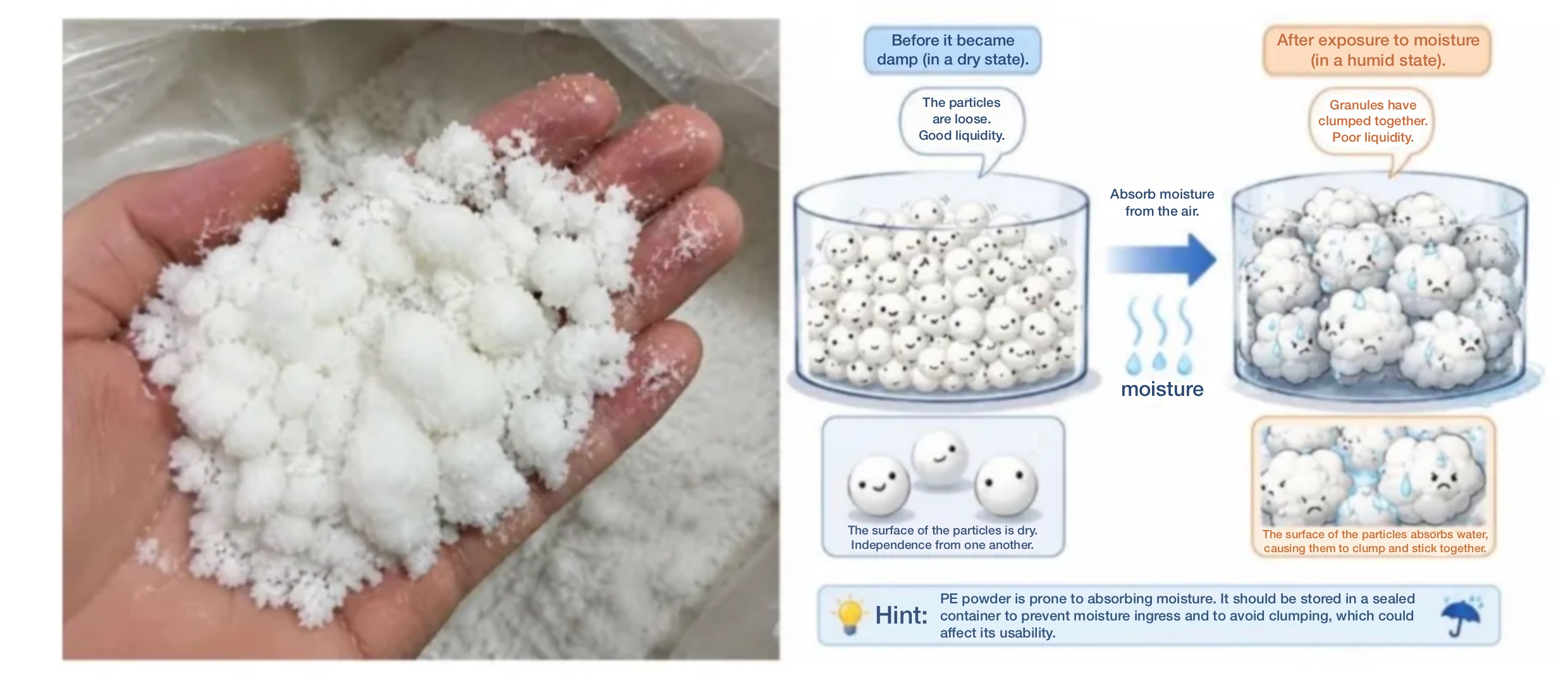

2.Влага и улетучивание добавок: Когда порошок ПЭ впитывает влагу, вода испаряется при высокой температуре, образуя крупные пустоты диаметром более 2 мм. В отрасли существует чёткий консенсус: безопасное содержание влаги для порошка ПЭ, предназначенного для ротационного формования, должно поддерживаться ниже 0,02%. При содержании влаги свыше 0,05% частота дефектов от пузырей утраивается, что делает стабильное массовое производство крайне затруднительным.

3.Термическая деградация материала: Слишком высокие температуры нагрева разрушают молекулярные цепи полиэтилена, выделяя следовые газы, которые образуют плотные точечные пузыри, одновременно снижая ударную вязкость изделия.

Простые решения для предотвращения этих проблем:

1.Контролируйте температуру нагрева: Оптимальный диапазон для ПЭВП составляет 180–200°C, для ПЭНП — 190–210°C. Для толстостенных деталей снизьте температуру на 5–10°C, чтобы избежать перегрева; для тонкостенных деталей слегка повысьте её для обеспечения полного плавления.

2.Поддерживайте разумное время нагрева — следуйте принципу «короткая выдержка после полного расплавления».

3.Высушивайте порошок при 70–80°C в течение 2–4 часов перед производством для строгого контроля содержания влаги.

4.Оптимизируйте соотношение скоростей вращения по двум осям для обеспечения равномерного пересыпания материала, что способствует естественному выходу газа.

5.Для толстостенных изделий (толщина стенки более 10 мм) комбинируйте вакуумную дегазацию на фазе плавления для значительного снижения пузырей.

2. Серьёзные колебания толщины стенок? Определите причины для простой оптимизации

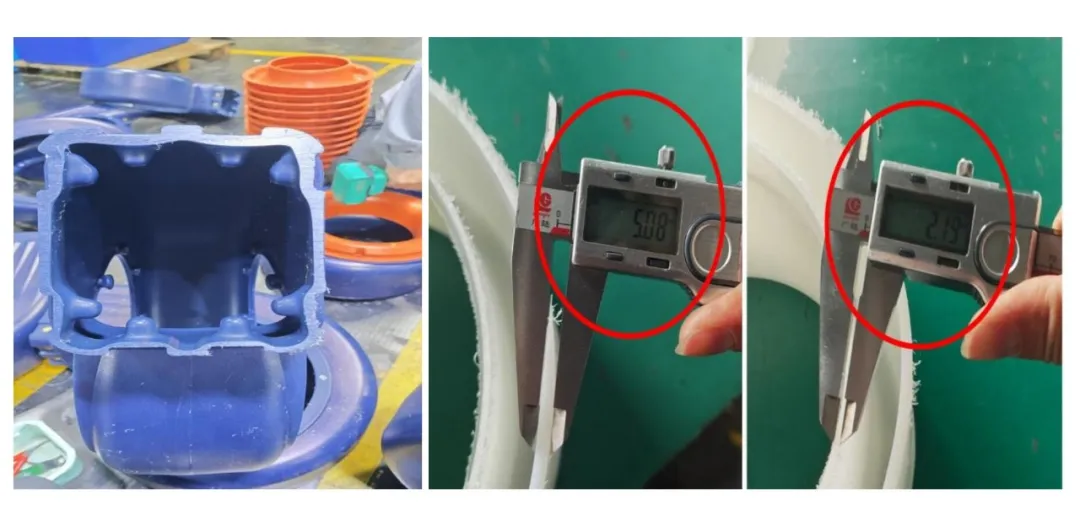

Неравномерная толщина стенок — самая распространённая проблема в отрасли ротационного формования. Основные причины можно разделить на четыре категории:

1.Нерациональное соотношение скоростей вращения — поток материала становится несбалансированным, что вызывает локальное накопление в одних зонах и нехватку в других.

2.Неравномерный нагрев формы — углы, углубления и выступы имеют разную теплопроводность, что приводит к неодинаковой толщине прилипания расплава.

3.Жёсткий дизайн изделия — слишком много острых углов и глубоких канавок затрудняют равномерное прилипание порошка к форме.

4.Недостаточное время выдержки после плавления — плохая текучесть расплава не позволяет полностью покрыть внутреннюю поверхность формы.

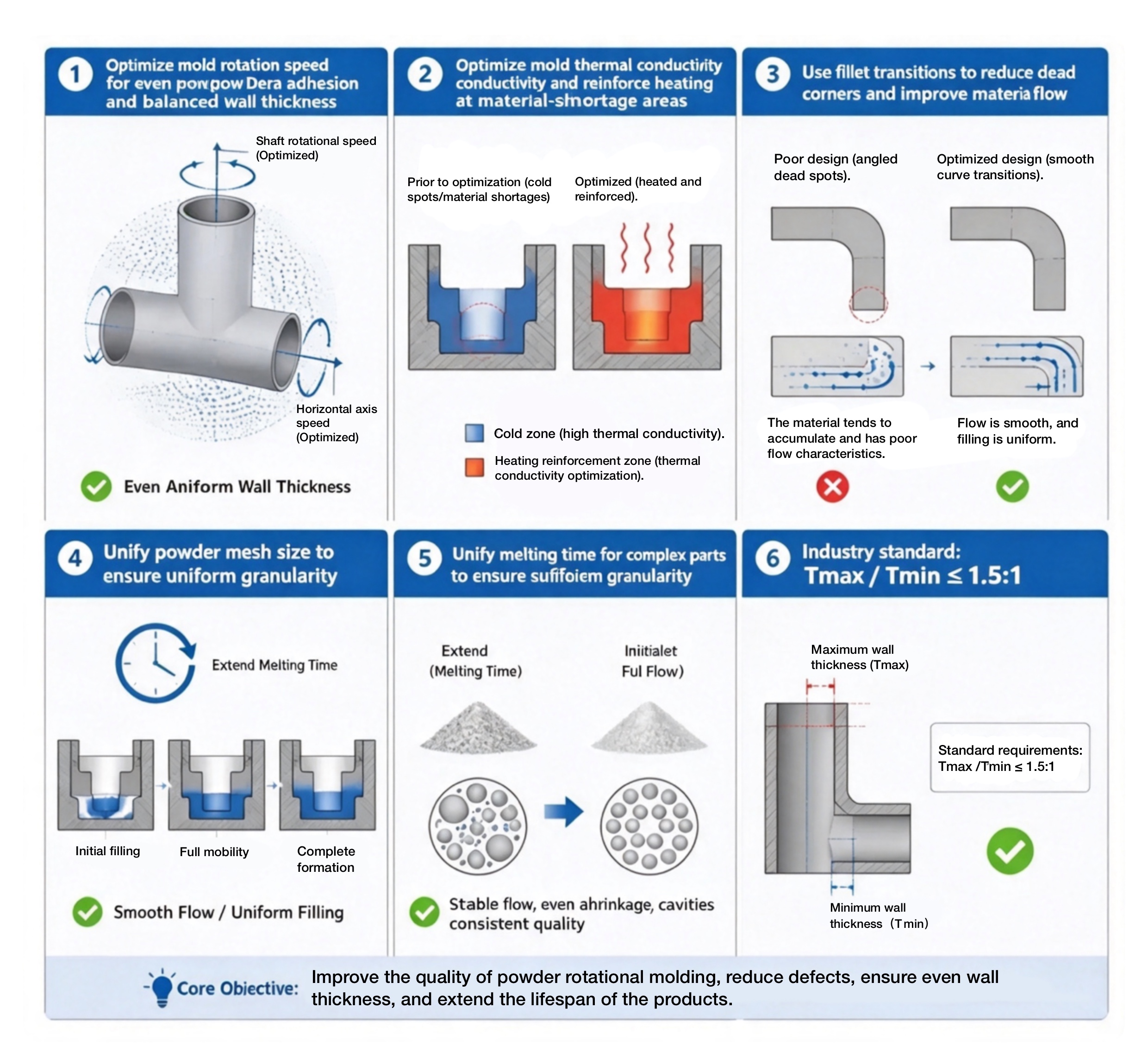

Как скорректировать и улучшить:

1.Оптимизируйте скорости вращения по горизонтальной и вертикальной осям в зависимости от геометрии изделия для обеспечения равномерного прилипания порошка, балансируя толщину стенок от самого источника.

2.Усовершенствуйте структуру теплопроводности формы и добавьте направленный нагрев в зонах нехватки материала.

3.В дизайне изделий отдавайте предпочтение скруглённым переходам, минимизируя острые углы для улучшения текучести материала.

4.Для сложных изделий увеличьте время плавления, чтобы расплав получил достаточно времени для растекания и формования.

5.Стандартизируйте размер частиц порошка для обеспечения однородности гранул.

6.Отраслевой стандарт: отношение максимальной толщины стенки к минимальной должно поддерживаться в пределах 1,5:1.

3. Коробление и деформация? Корневая причина — несбалансированная усадка

Когда изделия ротационного формования коробятся, скручиваются или имеют отклонения размеров, дело не в форме — основная причина в неравномерной усадке.

При охлаждении пластик естественно сжимается. Когда различные зоны изделия охлаждаются с разной скоростью, усадка различается, создавая внутреннее остаточное напряжение. После извлечения из формы это напряжение высвобождается, вызывая коробление, усадочные раковины и размерные искажения.

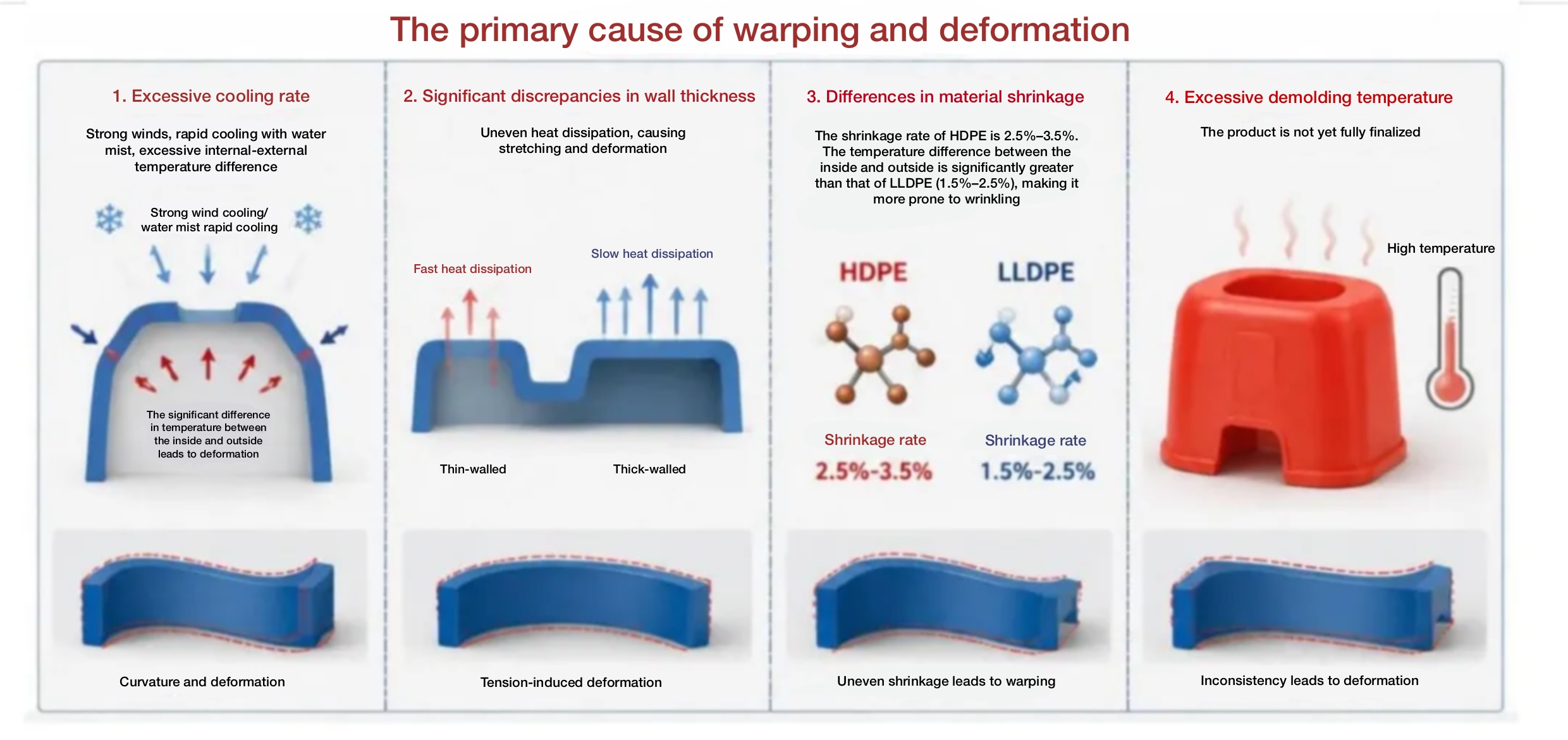

Какие условия наиболее вероятно вызывают коробление?

1.Слишком быстрое охлаждение — агрессивное воздушное охлаждение или закалка водяным туманом создают чрезмерные перепады температур между внутренними и внешними слоями.

2.Большие различия в толщине стенок — неравномерный отвод тепла приводит к деформации из-за различия тянущих усилий.

3.Различия в усадке материала: ПЭВП имеет коэффициент усадки 2,5%–3,5%, что выше, чем у ПЭНП (1,5%–2,5%), поэтому он более склонен к короблению.

4.Извлечение при слишком высокой температуре — изделие ещё полностью не затвердело.

Как решить проблему коробления:

1.Применяйте ступенчатое градиентное охлаждение: сначала медленное охлаждение для схватывания (скорость охлаждения 5–8°C/мин), затем умеренное ускорение после снижения температуры до 100–120°C, а извлечение при 80–90°C.

2.Проектируйте формы и изделия с максимально равномерной толщиной стенок, структурно минимизируя риск коробления.

3.Для изделий с жёсткими допусками по внешнему виду предпочитайте смолу ПЭНП с низкой усадкой.

4.Для крупных изделий используйте фиксирующие приспособления после извлечения и дождитесь полного охлаждения перед освобождением.

Заключение: уверенность в качестве рождается из владения каждой деталью процесса ротационного формования

В любом мастерстве совершенство начинается с понимания основ. Уверенность в качестве рождается из владения каждой деталью процесса ротационного формования.

Пузыри, неравномерная толщина стенок и коробление могут выглядеть как три отдельных дефекта, но все они имеют одни и те же корневые причины: неравномерная теплопередача, неравномерная усадка и неравномерный поток материала. Понимая принципы формования и опираясь на стандартизированный контроль процесса — а не на слепую подстройку параметров «по опыту» — частоту дефектов стандартных изделий можно стабильно удерживать ниже 1%, а даже для сложных деталей неправильной формы — ниже 3%, что значительно лучше среднего по отрасли.

Хорошо делать ротационное формование — значит не только понимать принцип формования, но и постигать внутреннюю логику дизайна изделия, структуры формы и настройки оборудования.

Rising Sun Rotomolding Machinery уже более двух десятков лет глубоко занимается отраслью ротационного формования, построив полную цепочку поставок, охватывающую оборудование для ротационного формования, разработку форм и производство изделий на заказ. Мы выполняем все виды заказов на оборудование для ротационного формования, формы и изделия на заказ, а также предоставляем техническую поддержку, включая настройку процесса и устранение дефектов.

Опираясь на многолетний практический опыт производства, мы обеспечиваем полный контроль процесса — от проектирования изделия и оптимизации формы до отладки процесса — снижая дефекты формования на самом этапе проектирования и помогая клиентам сокращать уровень брака при сохранении стабильного качества продукции.

Глубоко укоренившись в ротационном формовании, преданные мастерству. Мы неизменно стремимся делиться накопленным опытом и техническими знаниями в области ротационного формования. Коллегам по отрасли рады обменяться идеями, а тем, у кого есть потребность в оборудовании, формах или изделиях на заказ, — обращайтесь. Также всегда рады визиту на производство.

Email: info@risingsunroto.com

Website: www.risingsunroto.com

Address: No. 188 Xinghuo Avenue, Songmen Town, Wenling City, Taizhou, Zhejiang, China
